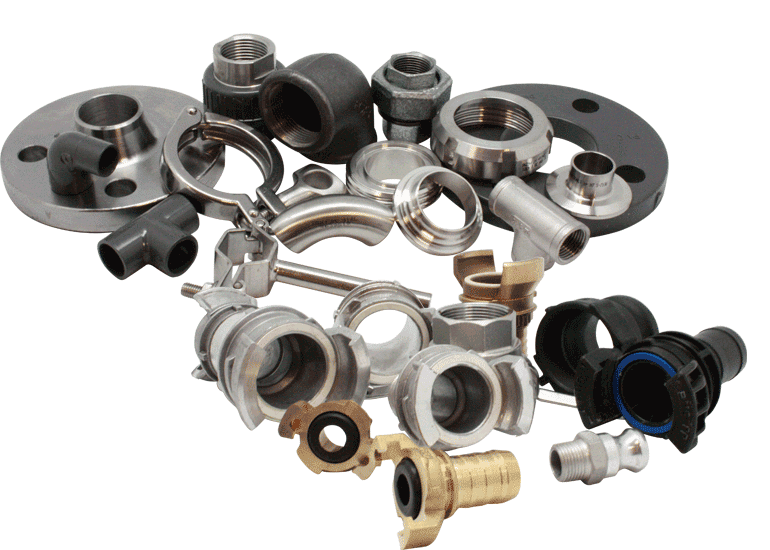

Raccord

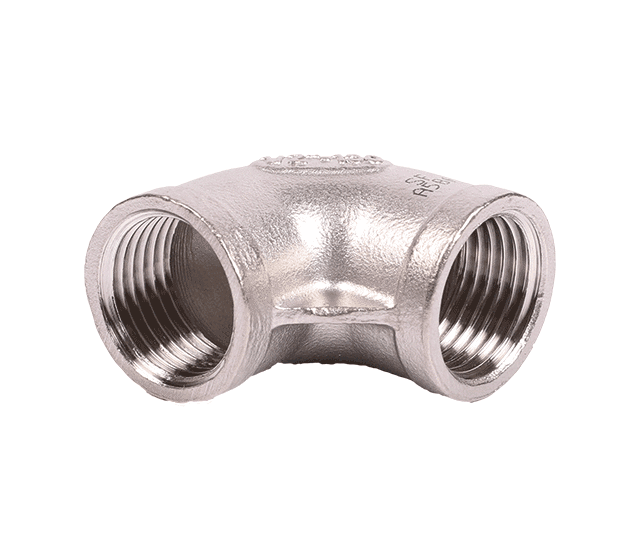

Raccord mécanique

En robinetterie un raccord mécanique est une liaison entre deux tuyaux utilisant des moyens de serrage mécanique. Les pièces sont filetées, l’étanchéité se faisant sur les filets. Ils existent dans différentes matières telles que le laiton, l’acier ou l’inox. Ces raccords sont normalisés par leur grandeur nominale.

Raccord ISO

Le raccord inox Iso à souder est utilisé principalement dans les installations alimentaires ou pharmaceutiques. Soudé en bout à bout, il évite une zone de rétention ou de contamination. Généralement, ces raccords sont en matière inox 304, 304L, 316 ou 316L. D’autres déclinaisons d’inox peuvent être utilisés dans des applications de fluides corrosifs.

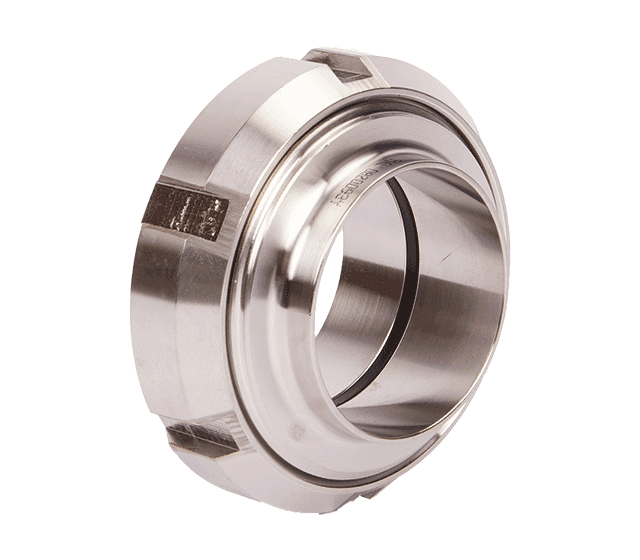

Raccord SMS

Le raccord SMS ( Swedish Manufacturing Standard ) fait partie des raccords les plus utilisés en industrie alimentaire. Il est composé de quatre pièces : une douille femelle lisse, un écrou cannelé, un nez mâle fileté et un joint. La douille et le nez fileté sont soudés sur la tuyauterie. D’autres normes existent pour ces raccords : DIN ou Macon. Ce dernier est plus utilisé dans le domaine viticole.

Raccord clamp

Le raccord Clamp fait partie des raccords les plus utilisés en industrie pharmaceutique. Il est composé de deux ferrules soudées sur la tuyauterie séparées par un joint et d’un collier de serrage. L’avantage de ces raccords est la faible zone de rétention. Généralement ces raccords sont en matière inox 304, 304L, 316 ou 316L.

Raccord plastique

Les raccords plastiques sont utilisés dans des applications de fluides corrosifs, principalement en chimie. Les principales matières sont le PVC-U, le PVC-C, le PP, le PE et le PVDF. La table de compatibilité chimique va permettre de sélectionner la bonne matière en fonction du fluide et de la température.

Raccord express

Le raccord Express ou tête de chat est particulier car son corps a toujours le même diamètre quel que soit le diamètre de raccordement. La distance entre les griffes est toujours de 41mm. Le verrouillage se fait par un quart de tour, l’étanchéité étant assuré par un joint annulaire.

Raccord symétrique

Le raccord symétrique Guillemin est un dispositif de raccordement de deux tuyaux. Les deux demi- raccords sont identiques, composé d’un joint d’étanchéité sur la surface d’appui, d’un guide et d’une bague crantée. Il est conseillé d’avoir un verrou sur une des deux pièces afin d’éviter un desserrage sous l’effet des vibrations.

Raccord à came

Le raccord à came est un raccord rapide composé d’une partie mâle appelée adaptateur et d’une partie femelle appelée coupleur. Le verrouillage se fait en rabattant les cames du coupleurs. Les matières les plus courantes sont le PP, le bronze, l’inox, l’aluminium et le laiton. Les domaines d’application sont l’industrie alimentaire, chimique, pétrochimique, transport vrac liquide et pulvérulent .
