technique linéaire

chez SEFI, c’est :

Le Guidage Linéaire a la particularité d’avoir un historique similaire au roulement : intercaler des éléments roulants entre deux surfaces planes permet d’en limiter la friction et donc l’échauffement. L’énergie nécessaire à ce déplacement en est ainsi réduite. Et par conséquent, le système en mouvement disposera de capacités de vitesse, de dynamique, de charges et autres nettement plus élevées.



Cette famille de produits est plutôt récente. En effet, ce n’est que dans les années 40 que l’on voit apparaître les premières douilles à recirculation de billes (Ball Bushings). La fin des années 30 a vu arriver les premières vis à billes (BallScrews) dans le monde aéronautique, pour s’implanter une vingtaine d’années plus tard dans la machine-outil. Enfin, les ensembles rails + patins à recirculation de billes font leur apparition dans l’industrie seulement au début des années 70. Cette technologie a révolutionné le monde de la translation. Ces 3 sous-familles de produits citées représentent à elles-seules plus de 60% des besoins en translation linéaire.

C’est dans ce cadre là que des leaders tels que THK, INA Schaeffler et Bosch Rexroth ont vu leur notoriété se développer, au fil des décennies et des innovations qu’ils ont su apporter.



Pour des mouvements doux, capacitifs et à faible coûts de mise en œuvre, de nombreuses machines de tous horizons sont équipées de douilles à recirculation de billes sur arbres en acier CF53 trempé rectifié (variante en chromé dur et en acier inoxydable X46CR13 et X90CRMOV18). Les boitiers d’accueil de ces douilles ainsi que des paliers et supports d’arbres viendront finaliser le système de translation.

Le besoin d’un système avec anti-rotation ou encore nécessitant la transmission de couple peut être assuré par les douilles à recirculation de billes sur arbres cannelés.

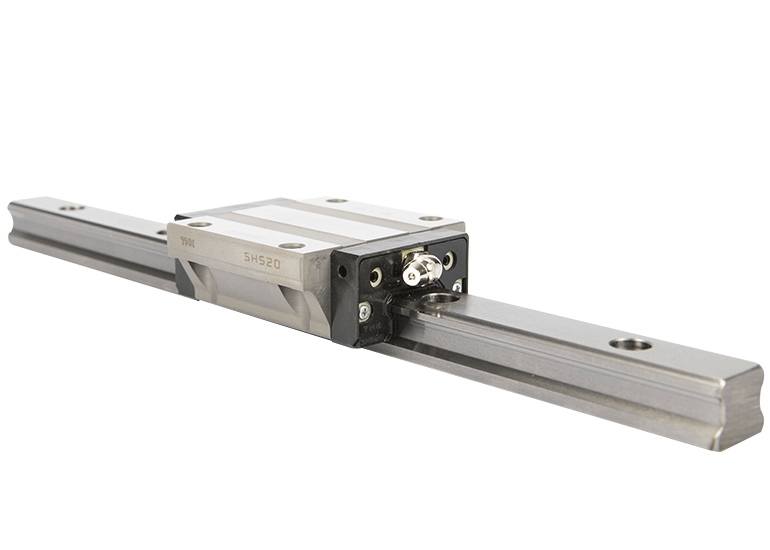

La nécessité de véhiculer des charges radiales et couples encore supérieurs nous conduit au grand standard du guidage linéaire : le patin à recirculation de billes (ou rouleaux) sur rail, inventé par notre partenaire THK en 1972, et fortement amélioré en 1996 grâce à la version avec cage à billes THK (« caged ball »), qui apporte douceur, dynamisme, entretien réduit et silence !

Ces mêmes systèmes pourront être équipés de vis trapézoïdales + écrous, ou encore de vis à billes + écrous, afin de transmettre le mouvement et les charges axiales.



Nos partenaires tels que INA et Rollon incrémentent notre offre avec l’aide de leurs guidages à galets, utilisés dans des applications propres à polluées, voire très polluées, et avec une mise en œuvre facile et à faible coût.



Enfin, les produits de type coussinets (SKF, INA, Permaglide, Glycodur) et bagues bronze autolubrifiantes (AMES Selfoil), billes porteuses, amortisseurs hydrauliques, vérins/ressorts à gaz (Berthold, Stabilus-Ewellix-StaboFast) complèteront cet ensemble de produits de guidage linéaire.
