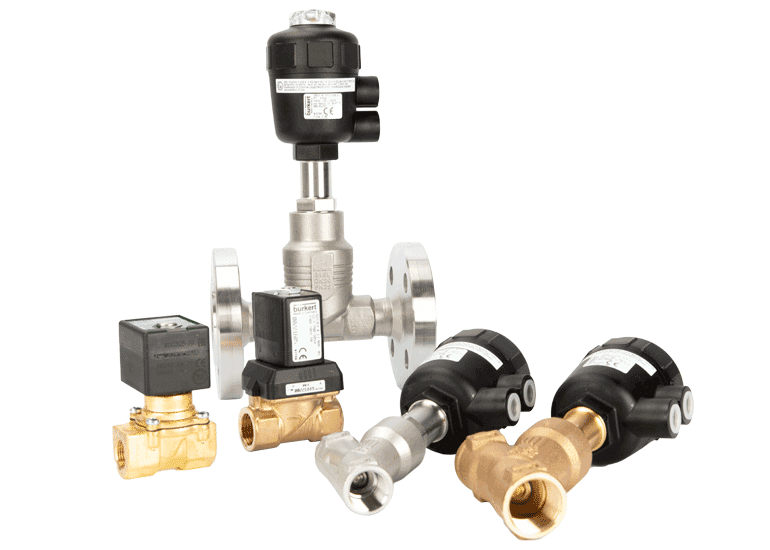

Électrovannes

Electrovanne commande directe

L’électrovanne à commande directe est une électrovanne dont le joint d’étanchéité est directement monté sur le plongeur. Il assure l’ouverture et la fermeture de l’orifice principal. Elle se caractérise par un orifice de faible diamètre pour assurer l’étanchéité par la seule force du ressort intégré dans le plongeur. Cette électrovanne fonctionne sans différence de pression entre l’amont et l’aval.

Electrovanne commande assistée

L’électrovanne à commande assistée est une électrovanne à membrane qui utilise la différence de pression entre l’amont et l’aval pour s’ouvrir ou se fermer. Elle a donc un sens de montage. Par sa conception, elle n’a pas besoin d’une forte puissance électrique. Elle sera utilisée dans les réseaux dits ouvert.

Electrovanne commande attelée

L’électrovanne à commande attelée est une électrovanne dont le plongeur est au milieu du corps. Celui-ci assure l’ouverture ou la fermeture par un orifice placé au milieu de la membrane. L’intérêt de cette technologie est l’avantage de nécessiter d’une faible différence de pression entre l’amont et l’aval pour le bon fonctionnement et de permettre des débits de fluide important.

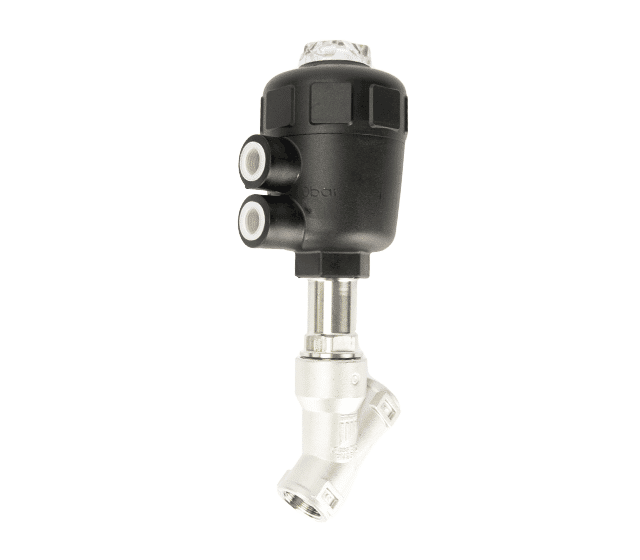

Vanne siège incliné

La vanne à siège incliné est une vanne à commande pneumatique. Un piston actionné par un vérin pneumatique permet l’ouverture ou la fermeture. Il existe deux versions : arrivée du fluide sous le clapet version dite anti-coup de bélier, utilisée pour les liquides et arrivée sur le clapet pour les gaz. Le corps de la vanne est en laiton ou inox.

Vanne siège droit

La vanne siège droit est une vanne à commande pneumatique. . Un piston actionné par un vérin pneumatique permet l’ouverture ou la fermeture. Il existe deux versions : arrivée du fluide sous le clapet version dite anti-coup de bélier, utilisée pour les liquides et arrivée sur le clapet pour les gaz. Les raccordements sont en général à brides. Le corps de la vanne est en inox.
