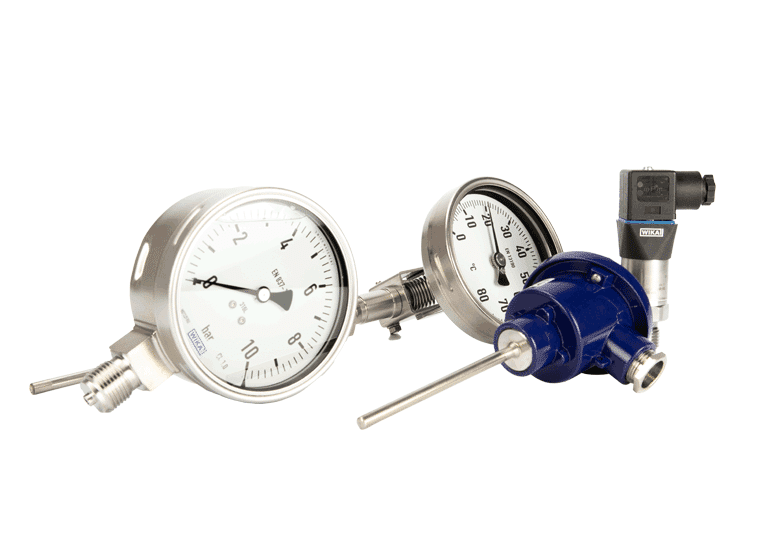

Mesure, Instrumentation

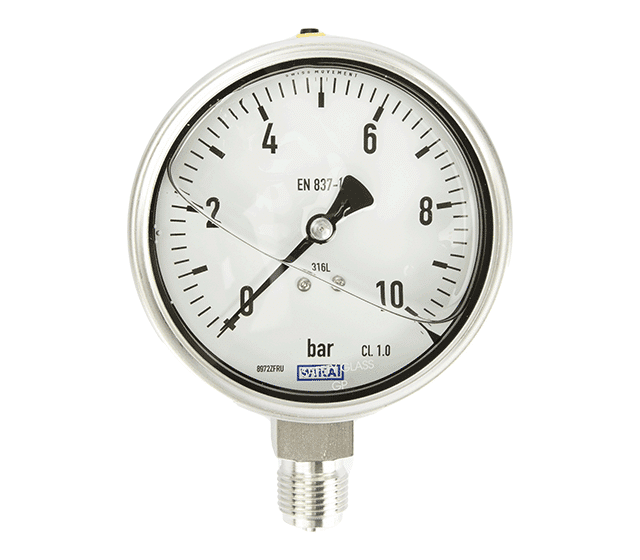

Manomètre

Le manomètre est un instrument de mesure de la pression ou dépression relative d'un fluide liquide ou gazeux dans un circuit fermé. Il est adapté à un usage sur des fluides non chargé, non visqueux et non colmatant. Deux technologies possibles : tube de Bourdon pour des pressions jusqu'à 1600 bar, ou à capsule pour des faibles pressions jusqu'à 600 mbar.

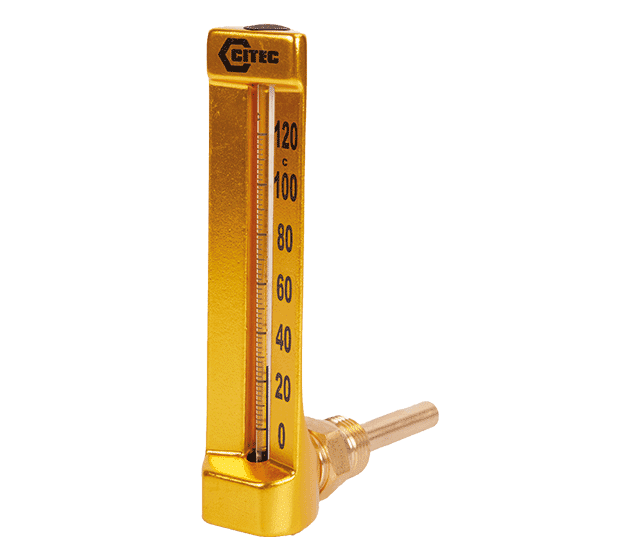

Thermomètre

Le thermomètre est un instrument de mesure de la température sur un fluide liquide ou gazeux. Trois technologies sont possibles : Bimétallique, Dilatation de gaz ou à alcool.

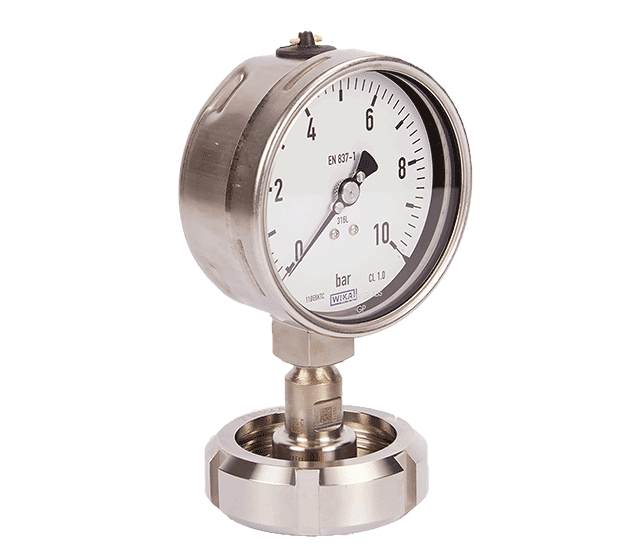

Manomètre séparateur

Même rôle que le manomètre, le séparateur permet l’utilisation sur des fluides chargés, visqueux ou colmatant. Le fluide va venir pousser une membrane, l’effort sera envoyé sur le tube de Bourdon par l’intermédiaire d’un liquide de remplissage. En fonction des applications, industrielles, pharmaceutiques, cosmétiques ou agroalimentaires, le liquide sera à adapter aux contraintes de température et de normalisation. Les types de séparateur les plus courants sont en raccordement SMS, Clamp, à bride, ou fileté.

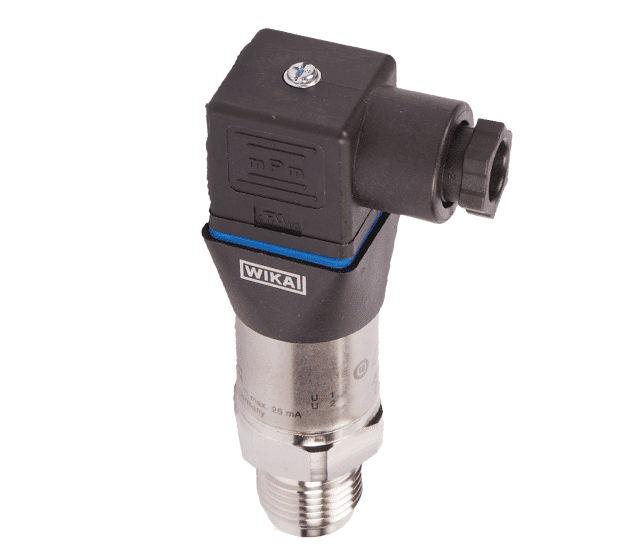

Transmetteur de pression

Le transmetteur de pression permet de mesurer une pression relative ou absolu et de la convertir en un signal normalisé, 0/4-20mA, 0-10 V, 1-5V. Il existe trois technologies de capteur. Le capteur couche mince pour des pressions très élevées, le capteur Piézorésistif pour des pressions faibles ou absolues, le capteur Céramique compatible avec la plupart des fluides

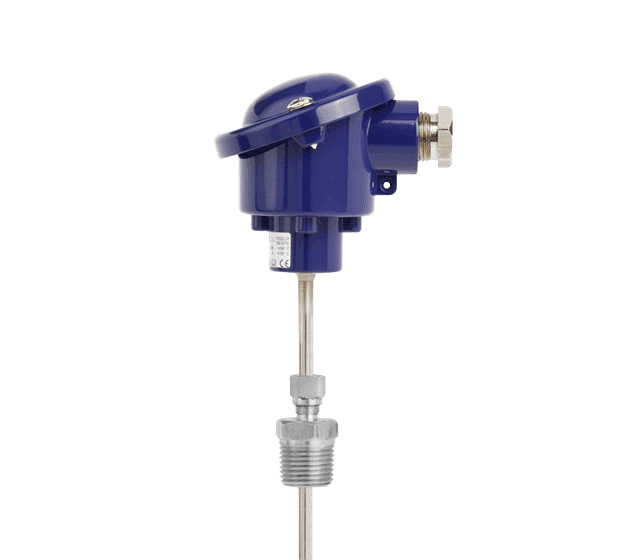

Sonde PT100

La sonde PT100 est un thermomètre à résistance de platine . Il est utilisé pour la mesure de température jusqu’à 600°C. Il est basé sur le fait que la résistance électrique du platine varie selon la température. Une sonde PT100 possède une résistance de 100 ohms à la température de 0°C

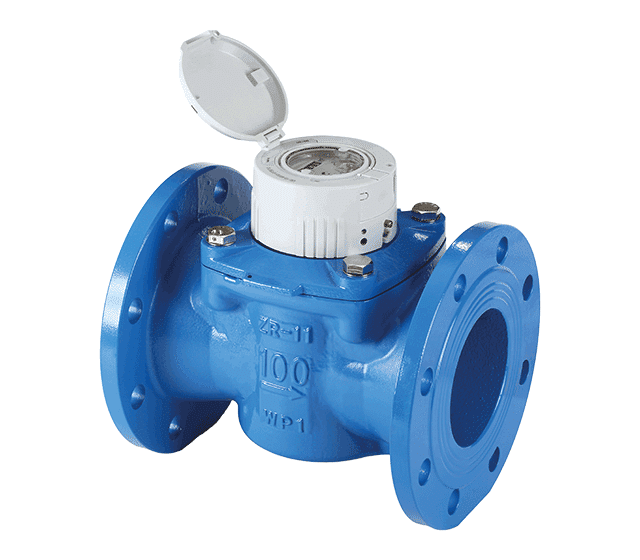

Compteur d'eau

Le compteur d’eau sert à mesurer une consommation d’eau soit dans les installations individuelles ou industrielles. Trois différents principes de mesure existent : vitesse, volumétrique ou ultrasons. Le principe basé sur la vitesse fonctionne par l’effet dynamique de l’eau entrainant une roue ou une turbine, compteur jet unique, jets multiples ou Woltman. Le principe volumétrique est basé sur l’ajout de volumes partiels définis, compteur à piston rotatif. Le principe ultrasons mesure la vitesse du fluide à l’aide d’ondes acoustiques

Rotamètre

Le principe de mesure du rotamètre est un débitmètre à section variable. L’appareil est positionné de manière a ce que le fluide soit vertical montant. Le débit étant fonction de la vitesse par la section de passage, il est aisé de déterminer le débit réel en fonction de la position du flotteur dans le cône. Il fonctionne aussi bien sur des liquides ou des gaz.

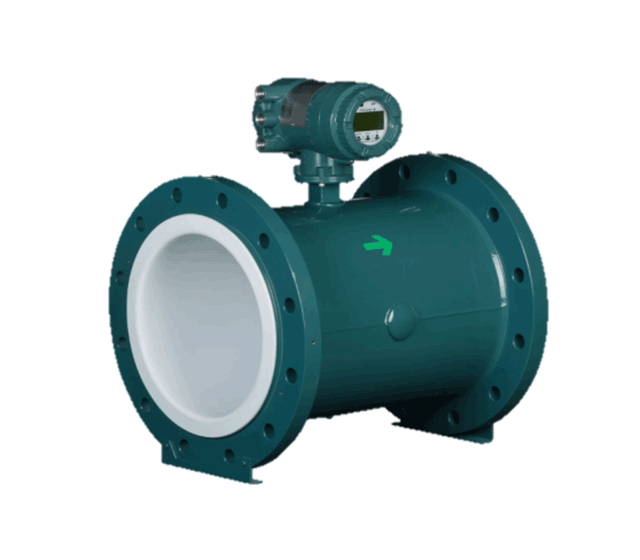

Débitmètre électromagnétique

Le fonctionnement du débitmètre électromagnétique est basé sur la loi de Faraday. En clair, une tension induite à travers un élément conducteur, lors d’un passage à angle droit dans un champ électromagnétique, est proportionnelle à la vitesse de passage de ce conducteur. Ce principe ne peut s’appliquer que sur des fluides dit conducteur. La conduction électrique du fluide ne doit pas être inférieure à 5µs. Avec le principe à double fréquence Yokogawa, il est possible de descendre à 1µs.

Débitmètre massique

Le débitmètre massique à effet Coriolis mesure la masse à travers l’inertie. Le débit massique est indiqué sans besoin de connaître le type de fluide circulant à l’intérieur. Le principe de fonctionnement est simple. Un tube en U est traversé par un fluide, le tube est soumis à une oscillation latérale. Grâce à des jauges de contraintes placées sur le tube, on mesure le déphasage entre chaque angle du U. Le déphasage est proportionnel à la quantité de matière traversant le tube.

Débitmètre vortex

Le débitmètre à effet Vortex repose sur la formation de tourbillons alternés générant des coups de pression à l’intérieur de tuyauteries. Ce phénomène de tourbillons est appelé effet drapeau ou effet Karman. Ce débitmètre fonctionne aussi bien sur les liquides ou les gaz. C’est le débitmètre idéal pour la mesure de débit sur la vapeur.
