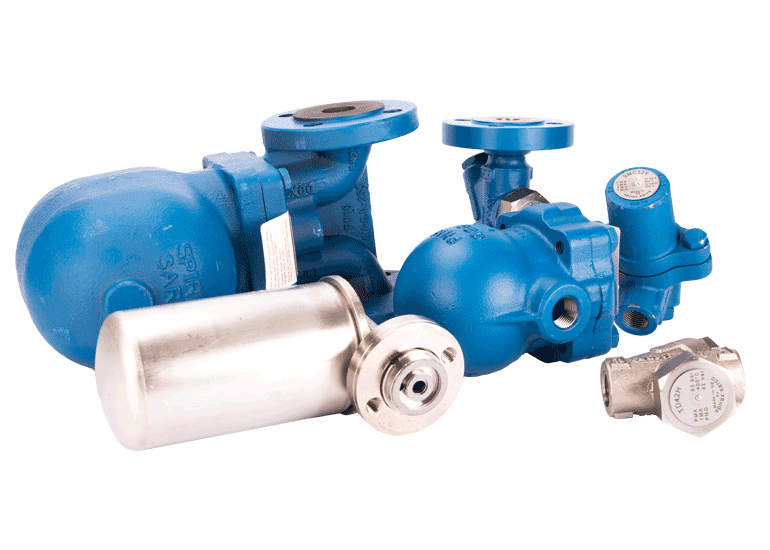

Purgeurs vapeur

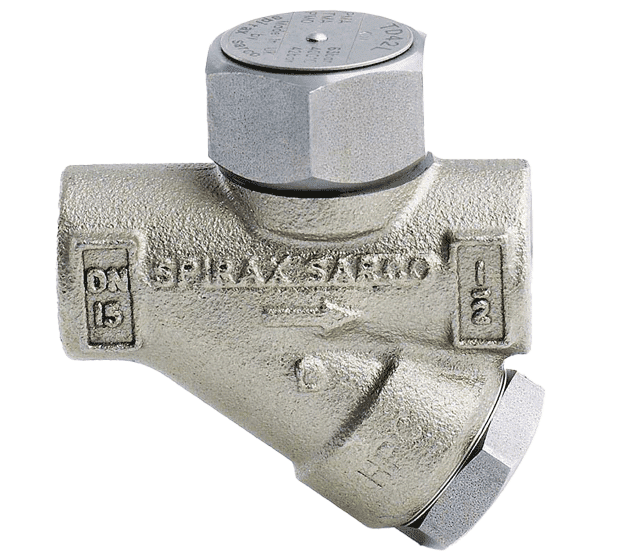

Thermodynamique

Le rôle d’un purgeur est de s’ouvrir en présence de condensat et de se fermer en présence de vapeur. Le purgeur thermodynamique fonctionne par l’association d’un effet venturi et d’un phénomène de revaporisation. Ce purgeur est particulièrement adapté aux purges de lignes de distribution et les points bas.

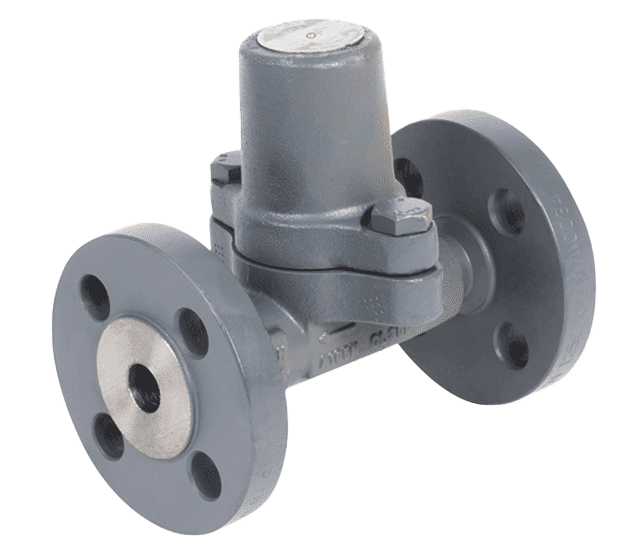

Thermostatique à Bilame

Le rôle d’un purgeur est de s’ouvrir en présence de condensat et de se fermer en présence de vapeur. Le purgeur thermostatique à bilame est constitué d’un élément bimétallique qui permet de suivre la courbe de saturation de la vapeur sur une importante plage de pression. L’élément bimétallique a une large surface et une faible masse qui assure une sensibilité maximum. Il résiste aux coups de bélier et au gel. Ce purgeur est particulièrement adapté pour des applications de traçage non critique.

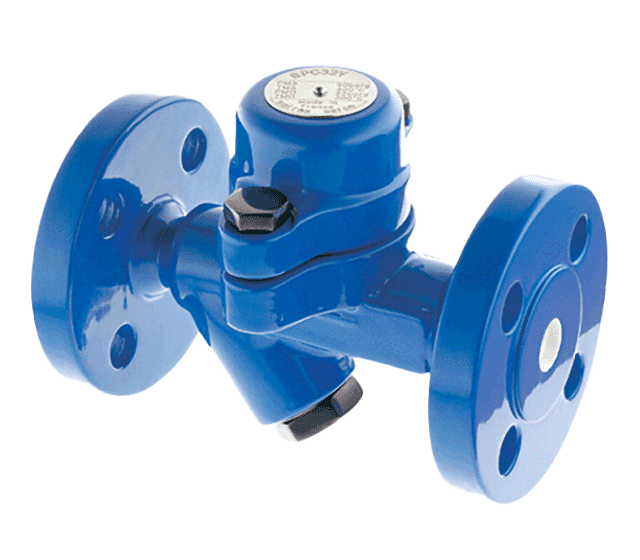

Thermostatique à Capsule

Le rôle d’un purgeur est de s’ouvrir en présence de condensat et de se fermer en présence de vapeur. Le purgeur thermostatique à capsule ou à pression équilibrée est constitué d’une capsule en inox remplie de liquide. Le liquide est sélectionné pour bouillir à une température légèrement inférieure à celle de l’eau. Trois options de températures sont disponibles pour une performance optimum dans différentes applications. Ce purgeur est particulièrement adapté pour des petits équipements de process, purge de ligne et traçage de produit.

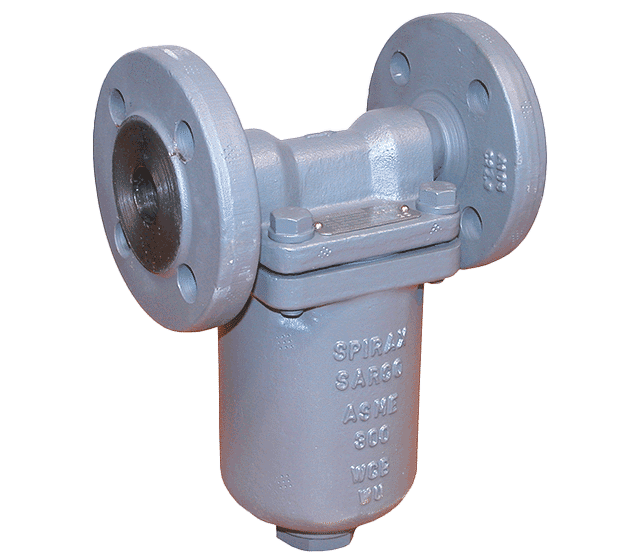

Flotteur inversé ouvert

Le rôle d’un purgeur est de s’ouvrir en présence de condensat et de se fermer en présence de vapeur. Le purgeur flotteur inversé ouvert utilise le principe de la différence de masse volumique entre la vapeur et le condensat. Un flotteur à levier réagit en fonction de la densité du fluide qui l’entoure. Ce purgeur est particulièrement adapté pour des réservoirs de stockage d’huiles, des presses à pneu et vulcanisateurs et l’évacuation d’un point bas avec une remontée.

Flotteur fermé

Le rôle d’un purgeur est de s’ouvrir en présence de condensat et de se fermer en présence de vapeur. Le purgeur à flotteur fermé est composé d’un purgeur d’air ( thermostatique ) pour évacuer l’air au démarrage et d’un levier et flotteur pour l’évacuation du condensat. Le principe est basé sur la poussée d’Archimède. Le purgeur à flotteur fermé est capable de gérer des débits de condensat important. Ce purgeur est particulièrement adapté sur des applications de process avec une régulation automatique de la température. L’avantage de ce purgeur est que le condensat est évacué dès qu’il se forme.
