Régulation

Détendeur autonome

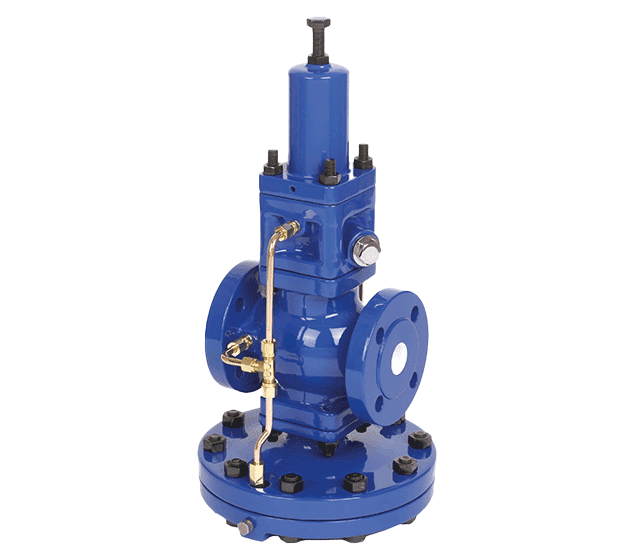

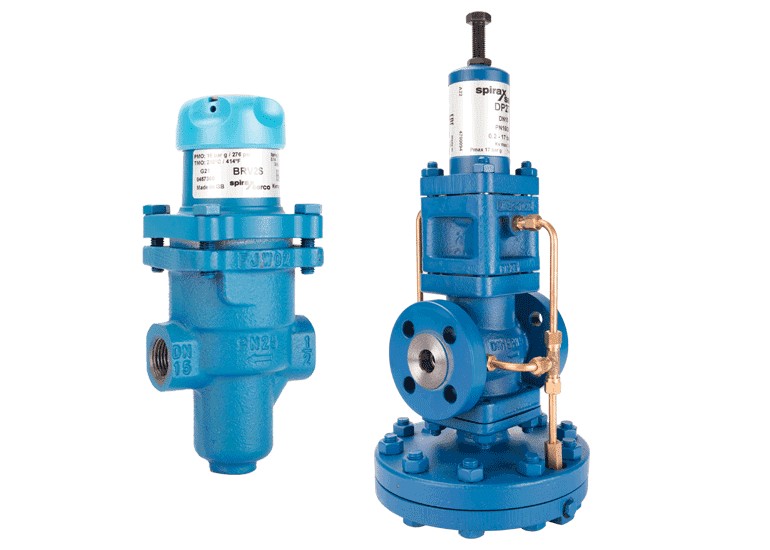

Le détendeur autonome est un appareil qui permet de maintenir une pression aval constante dans un réseau. Il fonctionne aussi bien sur des gaz ou sur des liquides. L’intérêt du détendeur autonome est qu’il maintient la pression sans apport d’énergie extérieure.

Régulation asservie

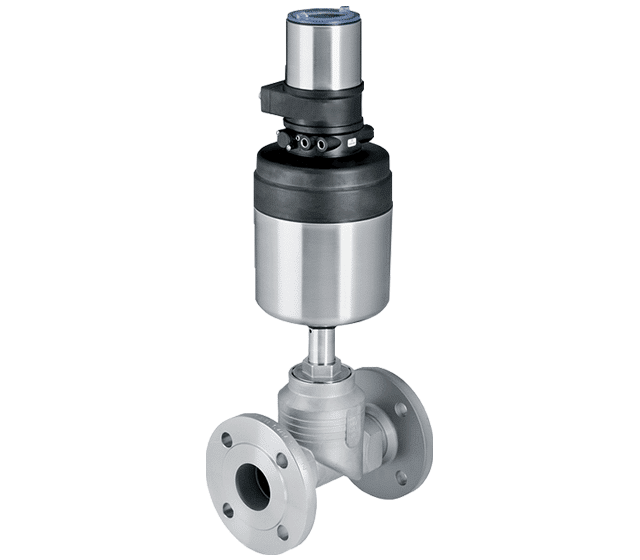

Une vanne de régulation est un élément d’un réseau qui associe un corps de vanne, une motorisation électrique ou pneumatique et un positionneur. C’est la variation continue de la position qui modifie la taille de l’orifice de passage du fluide. La qualité de la régulation est assurée par le dimensionnement de la vanne. Les vannes de régulation sont définies par le Kv. Il est obtenu par une formule comprenant le débit et la Delta P dans la vanne.

Positionneur

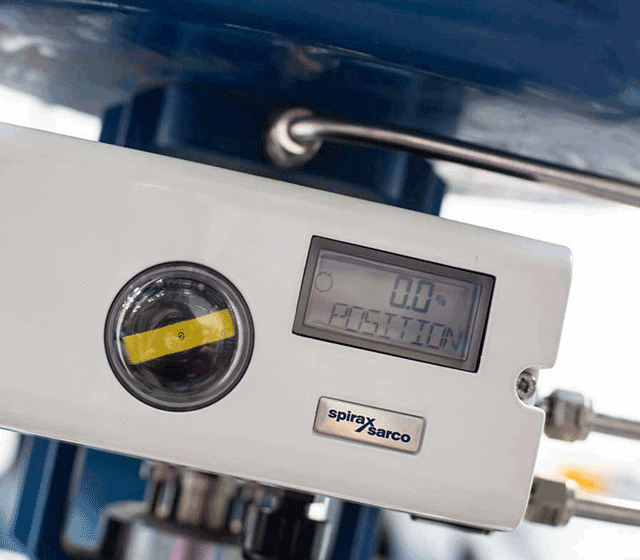

Le positionneur contrôle la position d’une vanne de régulation à déplacement linéaire ou rotatif en fonction d’un signal de commande 4-20mA. L’ouverture ou la fermeture de la vanne est contrôlée par comparaison entre la commande et la position réelle du clapet. La pression d’air dans l’actionneur est ajustée en conséquence.

Régulateur PID

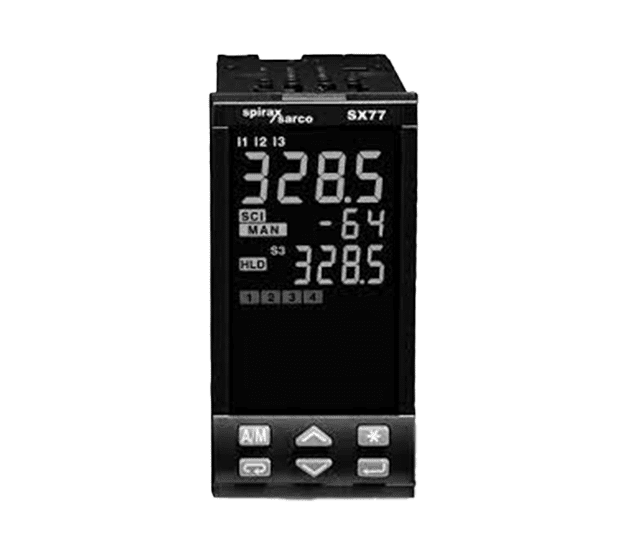

Le régulateur PID est un appareil électronique pour les applications de régulation avec point de consigne programmable. Son rôle est de piloter le positionneur de la vanne de régulation. Le but étant d’arriver à ce que le point de consigne = la grandeur physique mesurée sur le réseau. Les coefficients Proportionnel, Dérivée et Intégrale seront à déterminer afin d’obtenir une régulation précise.
